    碳纖維板熱壓罐

    發布時間:2025-06-15 人氣:83 來源:山東鑫泰鑫壓力容器生產廠家

    產品展示

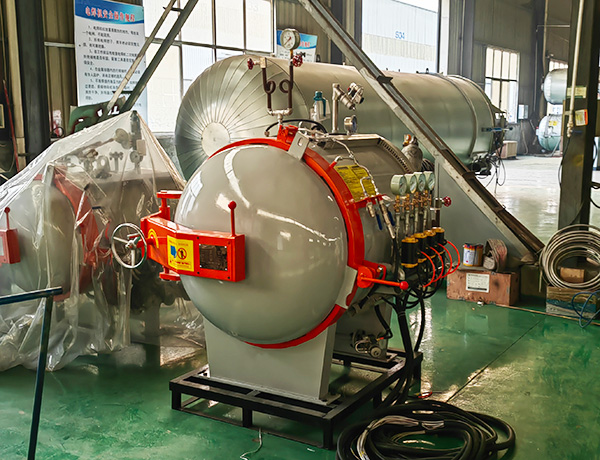

    碳纖維板熱壓罐

    產品簡介


      專為碳纖維增強復合材料(CFRP)板材固化成型設計的關鍵設備,通過精確控制溫度、壓力和真空度,實現碳纖維與樹脂基體的高強度結合,適用于航空航天、汽車制造、體育器材等領域的高性能板材生產。

      核心結構與技術特點

      - 罐體與壓力系統:

      - 采用高強度合金鋼制造,耐壓范圍0.6-1.5MPa(常用0.8-1.2MPa),確保碳纖維板層間壓力均勻傳導,避免分層缺陷。

      - 密封系統采用硅橡膠或氟橡膠密封圈,配合氣壓/液壓鎖緊裝置,防止固化過程中樹脂流失。

      - 溫度控制與循環:

      - 加熱方式:電加熱管+熱風循環風機(風速10-20m/s),溫度范圍RT-250℃,均勻性±2℃,滿足環氧樹脂(120-180℃)、雙馬來酰亞胺(BMI,180-220℃)等不同樹脂體系的固化需求。

      - 冷卻系統:水冷夾層或強制風冷,降溫速率5-10℃/min,減少板材熱應力變形。

      - 真空系統:

      - 配備旋片式真空泵,真空度可達-0.095MPa以上,通過真空袋工藝排除纖維層間空氣及樹脂揮發物,使板材孔隙率≤1%。

      碳纖維板固化工藝流程

      1. 鋪層與裝罐:

      - 按設計方向(0°/90°/±45°)鋪設碳纖維預浸料,覆蓋脫模布、吸膠氈,裝入真空袋后放入熱壓罐。

      2. 分段工藝控制:

      - 抽真空階段:-0.09MPa維持15-30分鐘,排除氣泡;

      - 升溫加壓階段:以2-5℃/min升至固化溫度(如環氧樹脂130℃),同時緩慢升壓至0.8MPa(保壓階段壓力波動≤±0.05MPa);

      - 保溫保壓階段:維持溫度壓力2-4小時,確保樹脂完全交聯;

      - 冷卻泄壓階段:水冷至60℃以下,緩慢泄壓至常壓,避免板材內應力集中。

      3. 關鍵參數影響:

      - 壓力不足易導致層間結合力弱,彎曲強度下降;溫度波動超過±5℃會引起樹脂固化度不均,影響板材模量一致性。

      設備選型與應用場景

      - 選型要點:

      - 罐體尺寸:根據碳纖維板規格(如1.2m×2.4m)選擇內徑1.5-3m、長度3-6m的罐體,兼顧單次產能與能耗;

      - 控溫精度:航空級板材要求±1℃,工業級可放寬至±3℃;

      - 安全裝置:配備安全閥、壓力聯鎖、超溫報警及緊急泄壓系統,符合ASME壓力容器標準。

      - 典型應用:

      - 航空航天:飛機機翼蒙皮、機身框架(T700碳纖維+環氧樹脂板,拉伸強度≥3500MPa);

      - 汽車領域:新能源汽車電池托盤、底盤部件(減重40%以上,耐沖擊性能優于鋁合金);

      - 體育用品:高爾夫球桿、滑雪板(碳纖維板彈性模量≥230GPa,提升操控性能)。

      工藝優化與發展趨勢

      - 高效固化技術:采用微波輔助加熱,升溫速率提升至10℃/min,固化時間縮短50%,同時減少能源消耗;

      - 智能化控制:集成AI算法,根據實時壓力-溫度數據動態調整工藝參數,實現碳纖維板性能預測與缺陷預警。
